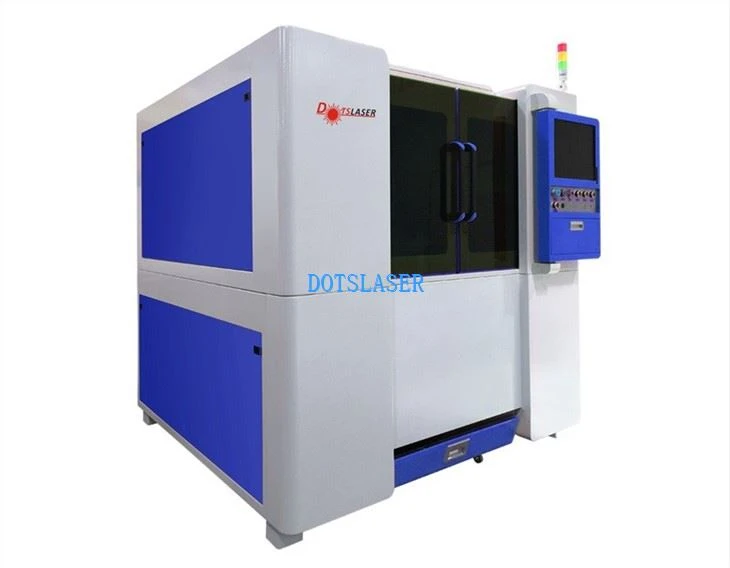

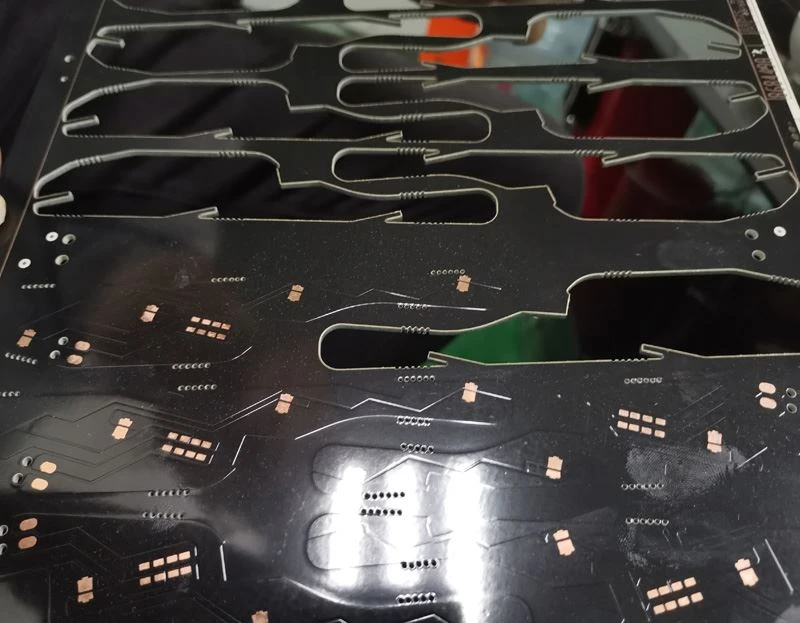

PCB-levyn laserleikkaus
Maksimi leikkaus 6 mm kupari- ja alumiinisubstraattia.
Leikkuukenttä on valinnainen.
Leikkausmateriaali on leveä, mukaan lukien messinki, kupari, alumiini, ruostumaton teräs, PCB-levy jne.
Laserteho: 1000 W-3000W
PCB-levyn laserleikkaus
Tuotteen kuvaus
PCB-levyjen laserleikkauksella on laaja valikoima sovelluksia, ja se voi käsitellä monia materiaaleja, kuten kuparia, alumiinia, ruostumatonta terästä, rautaa, piirilevylevyjä ja magneettisia materiaaleja. Muotokoko on valinnainen, ja pituus voidaan mukauttaa käyttäjän käsittelyvaatimusten mukaan. Leikkausnopeus on nopea, vaikutus on tasainen ja tasainen, viillolla ei ole mekaanista rasitusta ja se on sileä ja tasainen ilman leikkausjäljitystä.
Ensinnäkin, katsotaanpa, kuinka PCB-levy, piirilevy, kupari- ja alumiinisubstraattilevy leikataan tarkasti laserleikkausjärjestelmällä.
Ominaisuudet ja suorituskyky
★ Marmoripohja.
★ Täysin suljettu portaalin kaksoiskäyttörakenne.
★ Ympäristönsuojelullinen ilmanvaihtojärjestelmä.
★ Anti-erittäin laserheijastava kuitulasergeneraattori

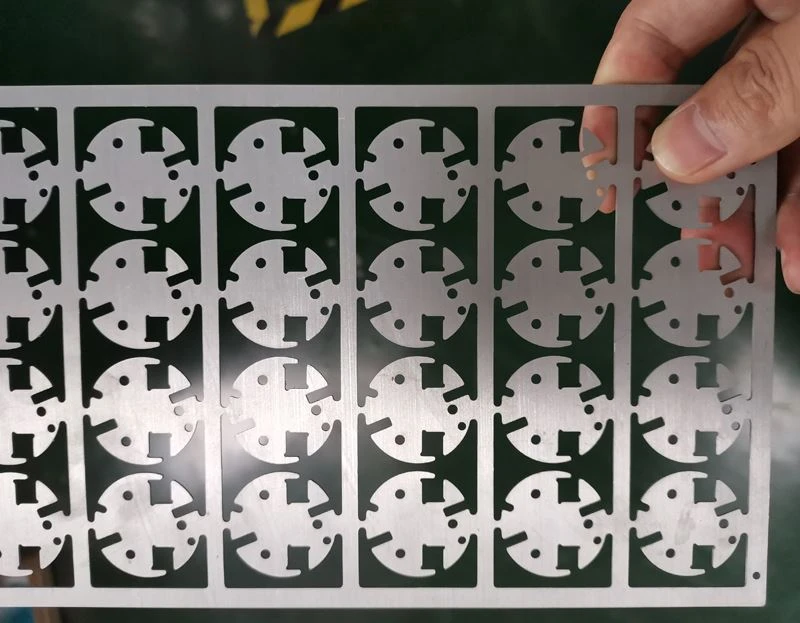

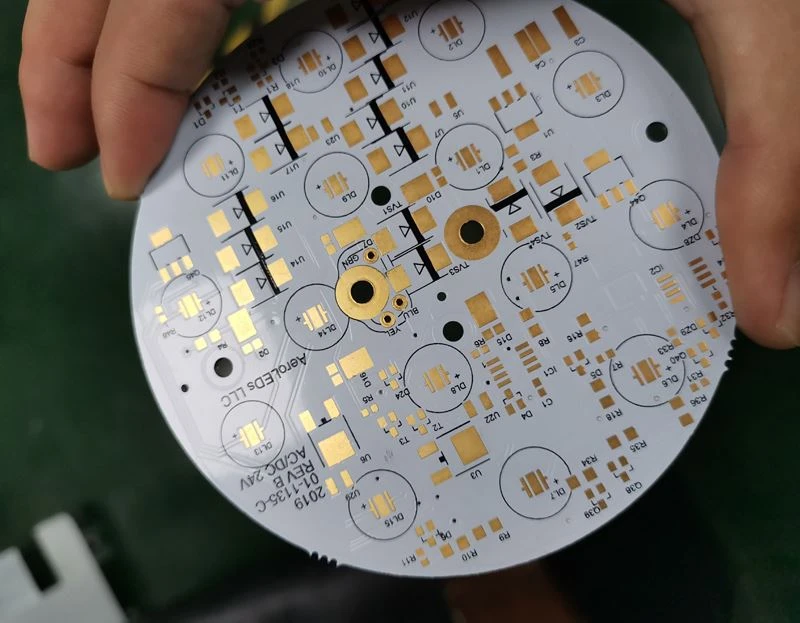

Pienikokoisen kuparin ja alumiinin alustan leikkaus
★ Pitkän aikavälin vakaa leikkauspaksuus alle 6 mm, rajaleikkauspaksuus 6 mm kupari- ja alumiinisubstraattien;
★ Muodin koko on valinnainen, ja pituus voidaan mukauttaa käyttäjän käsittelyvaatimusten mukaan.
★ Laaja valikoima jalostusmateriaaleja, ei vain voi käsitellä kuparia, alumiinia, vaan myös ruostumatonta terästä, rautaa, PCB-levyjä, erilaisia seoksia jne.
Tekninen parametri

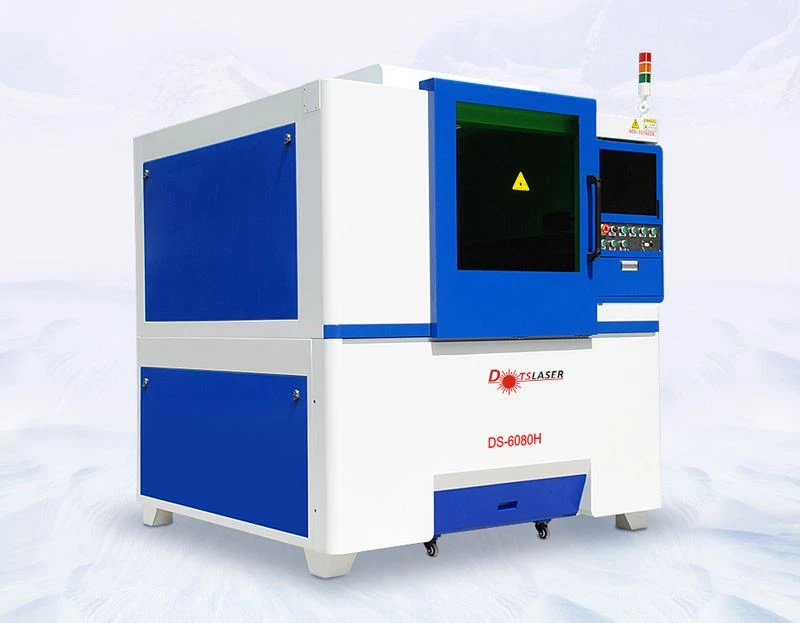

| Malli | DS-60680H |
| Laser teho | 1000W/1500W/2000W/QCW750W |
| Laserin aallonpituus | 1070±10NM |
| Leikkausalue | 600mm * 800mm (muu alue on mukautettavissa) |
| Leikkauslinjan leveys | 0.05~0,15 mm (riippuu materiaalista) |
| Leikkauspaksuus | Enintään 3 mm/6 mm (alumiini, kupari) |
| Leikkausnopeus | 5000-20000mm/min (riippuu materiaalista) |
| Leikkaustarkkuus | ±0,02 mm |
| Ilmanpaineen leikkaaminen | 1.2-2.8 Mpa (korkean paineen typpeä suositellaan) |
| Nimellisvirrankulutus | 10KW/18KW |
| Virtalähde | AC220V/60A, 380V/40A |
| Jäähdytys | Vesijäähdytys |
| Työympäristö | Ei tärinää, hyvä ilmanvaihto, lämpötila 10-38 astetta |
| Ulottuvuus | P1820mm*L1750mm*K1950mm |
| Paino | 1800kg |
Lyhyesti esittely piirilevyjen leikkausjärjestelmästä

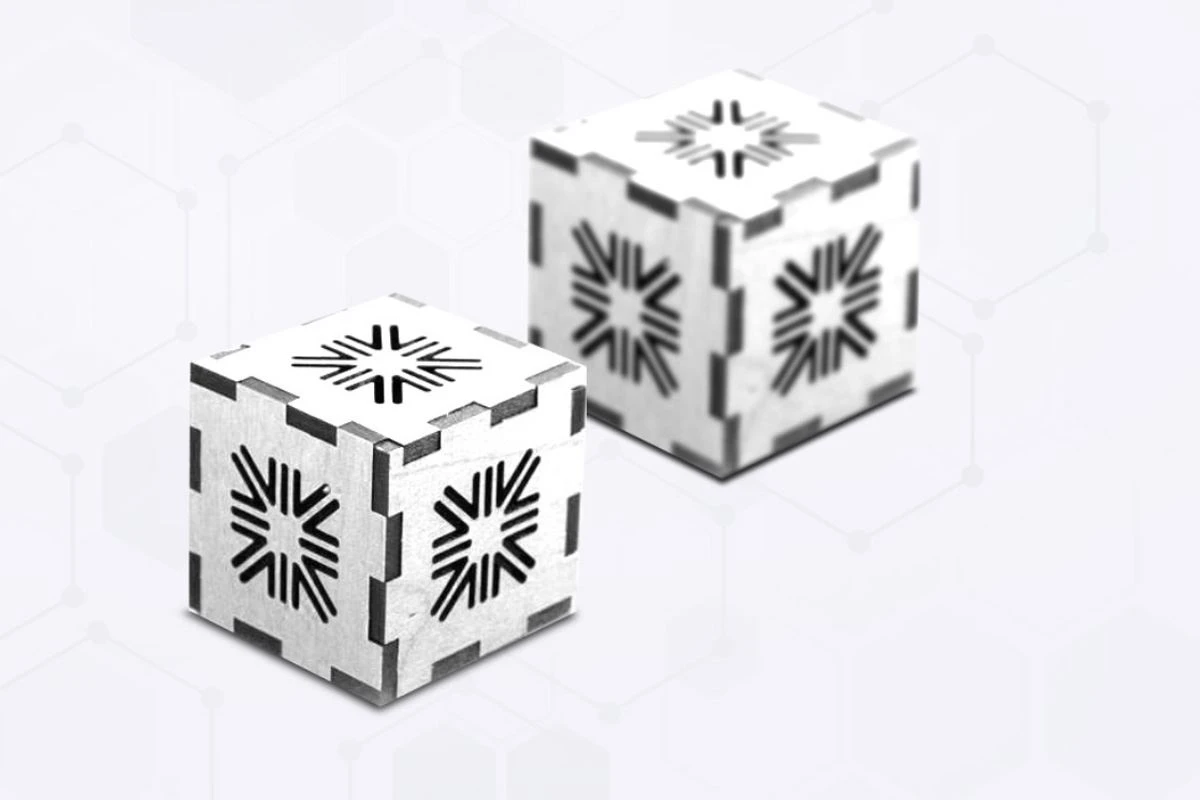

Kapea leikkaussauma, pieni levyn muodonmuutos
★ Laserleikkauksessa on pieni lämpövaikutusalue ja pieni levyn muodonmuutos
★ Leikkausauma: {{0}},05–0,15 mm
★ Laserleikkausnopeus on nopea, eikä leikkauksessa ole mekaanista rasitusta.
★ Korkea käsittelytarkkuus, hyvä toistettavuus, ei materiaalin pintavaurioita ★ Tarkkuus: ±0,02 mm

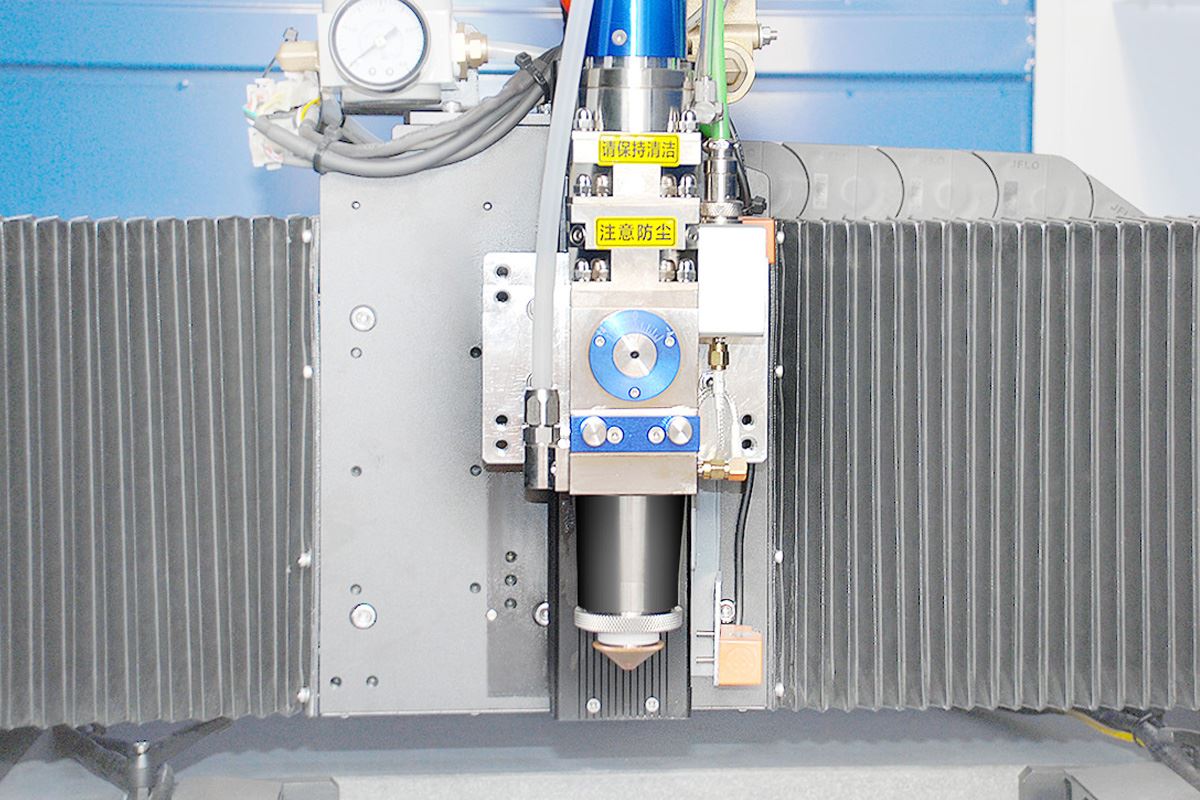

Leikkausrata optimoidaan automaattisesti
★ Yhteensopiva useiden tiedostomuotojen kanssa, kuten DXF, GERBER.
Aktiivinen suojajärjestelmä
Törmäyssuoja
★Leikkuupää ja leikkuupinta pidetään aina turvallisella etäisyydellä. Samalla siinä on kosketuspysäytystoiminto, joka vähentää törmäysriskiä.
Älykäs matkasuojaus
★ Tunnistaa automaattisesti liikkuvien osien toiminta-alueen ja poikkeaman ilmetessä järjestelmä antaa herkän palautteen ja käskee välittömästi pysähtyä varmistaen laitteiden turvallisuuden.
Järjestelmän älykäs hälytys.
★Laitteiden itsetarkastus, epänormaali hälytysnäyttö päärajapinnassa, vähentää piilotettuja vaaroja ja parantaa laitteiden poikkeavuustutkimuksen tehokkuutta.C
