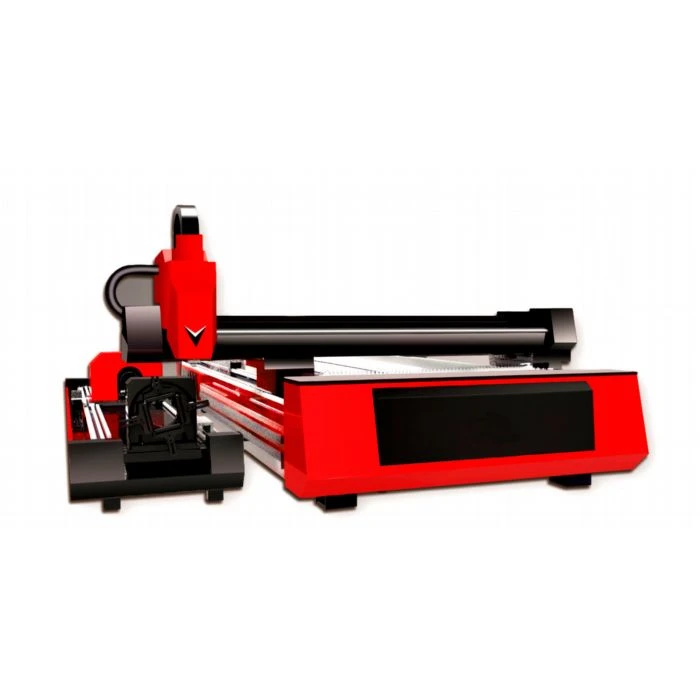

Laserleikkauskonejärjestelmä koostuu yleensä lasergeneraattorista, (ulkoisesta) säteen siirtokomponentista, työpenkistä (työstökone), mikrotietokoneen numeerisista ohjauskaapeista, jäähdyttimestä ja tietokoneesta (laitteisto ja ohjelmisto).
1) Työstökoneen tärkein koneosa: laserleikkauskoneen koneosa, mekaaninen osa, joka toteuttaa X-, Y- ja Z-akselien liikkeen, mukaan lukien leikkuutyöalusta. Sitä käytetään leikattavan työkappaleen sijoittamiseen ja se voi liikuttaa sitä oikein ja tarkasti ohjausohjelman mukaan, yleensä servomoottorilla.
2) Lasergeneraattori: laite, joka tuottaa laservalonlähteen. Laserleikkaukseen, lukuun ottamatta muutamia tilanteita, joissa käytetään YAG-solid-state-lasereita, useimmat niistä käyttävät CO2-kaasulasereja, joilla on suurempi sähköoptinen muuntoteho ja suurempi lähtöteho. Koska laserleikkaus vaatii korkeaa sädelaatua, kaikkia lasereita ei voi käyttää leikkaamiseen. Gaussian-tila soveltuu alle 1500W: lle, alhaisen tilauksen tilan hiilidioksidilasereille 100W-3000W ja monitilalle yli 3000W.
3) Optinen ulkopolku: Taitepeili, jota käytetään ohjaamaan laseria vaadittuun suuntaan. Jotta säderata ei toimi, kaikki peilit on suojattava suojakansilla, ja linssin suojaamiseksi kontaminaatiolta on otettava käyttöön puhdas positiivinen painetta suojaava kaasu. Linssisarja, jolla on hyvä suorituskyky, keskittää säteen, jossa ei ole eroavuuskulmaa, äärettömän pieneen kohtaan. Yleensä käytetään linssiä, jonka polttoväli on 5,0 tuumaa. 7,5 tuuman linssiä käytetään vain paksuihin materiaaleihin, > 12 mm.
4) Numeerinen ohjausjärjestelmä: ohjaa työstökonetta X-, Y- ja Z-akselin liikkeen ymmärtämiseksi ja myös laserin lähtötehon ohjaamiseksi.
5) Säännelty virtalähde: kytketty laserin, CNC-työstökoneen ja virtalähteen välillä. Pääasiassa on rooli ulkoisten sähköverkkojen häiriöiden ehkäisemisessä.
6) Leikkuupää: Se sisältää pääasiassa osia, kuten ontelon, tarkennuslinssinpidikkeen, tarkennuslinssin, kapasitiivisen anturin ja apukaasusuuttimen. Leikkuupään käyttölaitetta käytetään leikkuupään ohjaamiseen liikkumaan Z-akselia pitkin ohjelman mukaan, ja se koostuu servomoottorista ja ruuvista tai vaihteesta sekä muista voimansiirto-osista.
7) Käyttöpöytä: käytetään koko leikkuulaitteen työprosessin ohjaamiseen.
8) Vesijäähdytin: käytetään lasergeneraattorin jäähdyttäminen. Laser on laite, joka muuntaa sähköenergian valoenergiaksi. Esimerkiksi co2-kaasulaserin muuntonopeus on yleensä 20 %, ja jäljelle jäävä energia muunnetaan lämmöksi. Jäähdytysvesi poistaa ylimääräisen lämmön, jotta lasergeneraattori toimii normaalisti. Jäähdytin jäähdyttää myös työstökoneen ulkoista valopolkuheijastinta ja tarkennuspeiliä, jotta säteen siirtolaatu pysyy vakaana ja linssi ei muodostu tai katkea liiallisen lämpötilan vuoksi.
9) Kaasupullot: Sisältää laserleikkauskoneen, joka käyttää keskikokoisia kaasupulloja ja apukaasupulloja, joita käytetään täydentämään teollisuuskaasua laservärähtelyä varten ja toimittamaan apukaasua leikkuupäälle.
10) Kompressori, ilmansäiliö: anna ja säilytä paineilmaa.
11) Ilmanjäähdytyskuivain, suodatin: käytetään puhtaan ja kuivan ilman toimittamiseen lasergeneraattoriin ja sädetielle, jotta polku ja heijastin toimivat normaalisti.
12) Ilmanvaihtopölyn kerääjä: poista käsittelyn aikana syntyvä savu ja pöly ja suorita suodatuskäsittely niin, että pakokaasupurkaus täyttää ympäristönsuojelustandardit.
13) Kuonanpoistokone: poista käsittelyn aikana syntyvät tähteet ja tähteet.
