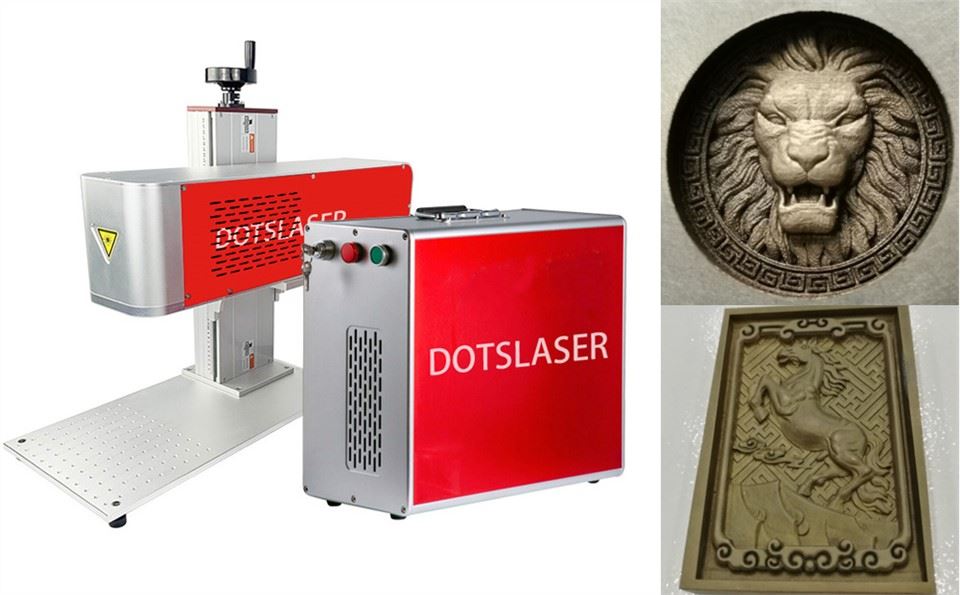

3D Curved Surface Laser Marker

3D Curved Surface Laser Marker

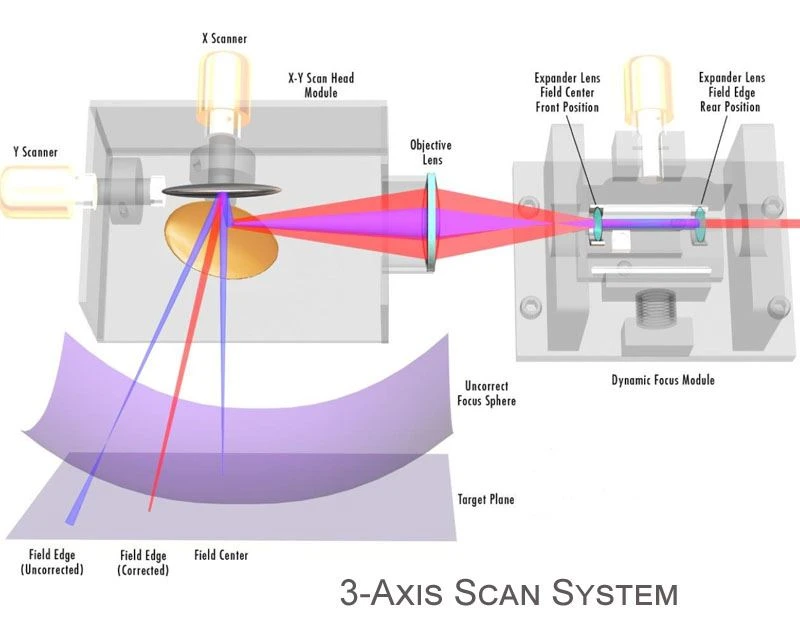

3D Curved Surface Laser Marker on erityinen käsittelymenetelmä epäsäännöllisen pinnan kohteille. Verrattuna 2D-lasermerkintään, 3D-merkintä on parantunut huomattavasti teknologisesti, sitä ohjataan 3--akselilla skannauspään sisällä, mukaan lukien X-akseli, Y-akseli, Z-akseli, 3-akseli tärisee erittäin nopeasti työskentelyssä Z-akseli ohjaa tarkennusetäisyyttä automaattisesti liikkumalla eteenpäin ja taaksepäin. pitääksesi tarkennusetäisyyden on sama kohteiden eri alueilla.

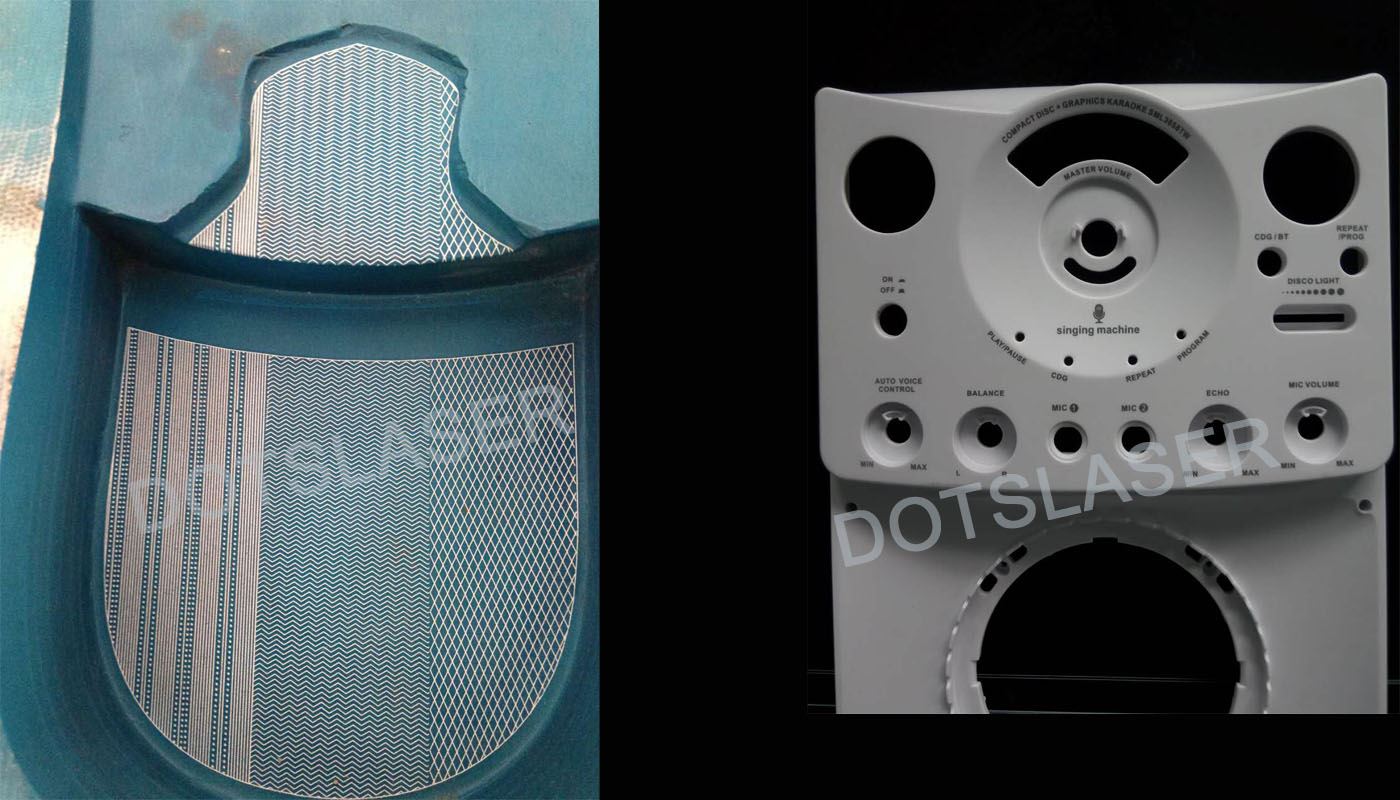

Kaareva 3D-lasermerkintäkone voi tehdä täydellisemmän merkinnän epäsäännöllisille kohteille ilman tarkennuskäsittelyä, jopa monimutkaisille pinnoille. Se voi toteuttaa erilaisia ​​​​pintamerkintämenetelmiä, kuten kalteva pinta, korkea ja matala pinta, sylinterimäinen pinta, kartiomainen pinta, pallomainen pinta ja suulakepuristettu pinta. Se eliminoi tarkennuksen, kohdistuksen ja muiden monimutkaisten prosessien manuaalisen säätämisen. Kolmiakselisen ohjausjärjestelmän avulla voidaan säätää eri kulmia ja korkeuksia täydellisen merkinnän vaatimusten mukaisesti.

Sovellettavat toimialat

Autot, ilmailu, elektroniikka, lääketieteelliset laitteet, kuluttajatuotteet ja paljon muuta, mikä mahdollistaa tehokkaan ja tarkan merkinnän komponentteihin, kuten sylintereihin, putkiin, palloihin tai epäsäännöllisen muotoisiin esineisiin.

Tekniset parametrit

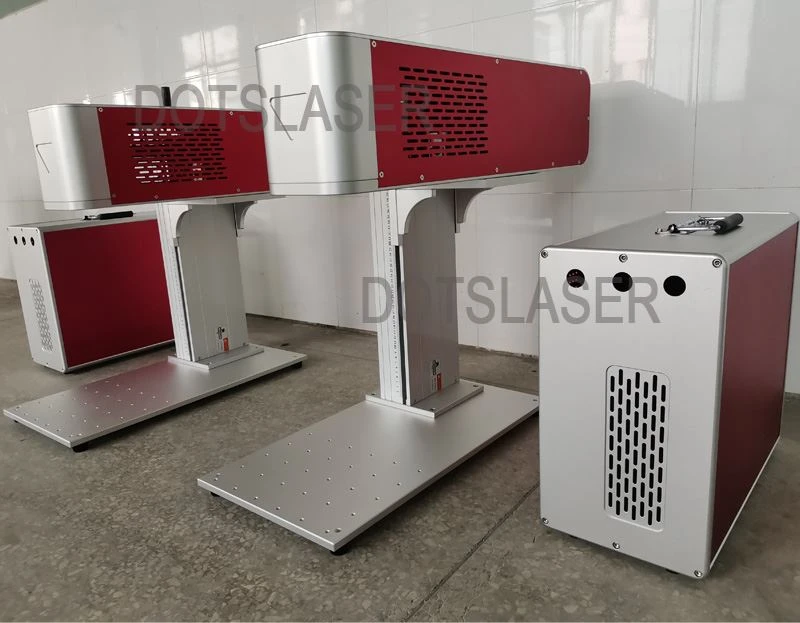

Yksityiskohtaiset esitykset





3D-dynaamisella tarkennuslasermerkintäkoneella on seuraavat edut, joita 2D-lasermerkintäkoneella ei ole:

1.  Polttoväliä voidaan säätää dynaamisesti 3D-merkintää varten

   3D-merkintä voi automaattisesti ja nopeasti muuttaa polttoväliä ja lasersäteen sijaintia, joten se voi merkitä kaarevia kohteita, mikä on mahdotonta 2D-merkinnässä. 3D-merkintä voi suorittaa minkä tahansa pintamerkinnän säteen projektioalueella kerralla, mikä voi parantaa huomattavasti käsittelytehoa. Monien teollisuustuotteiden pintamuoto ei ole tasainen, ja 2D-merkintä on todella voimaton, mutta 3D-merkintä on helppo saavuttaa.

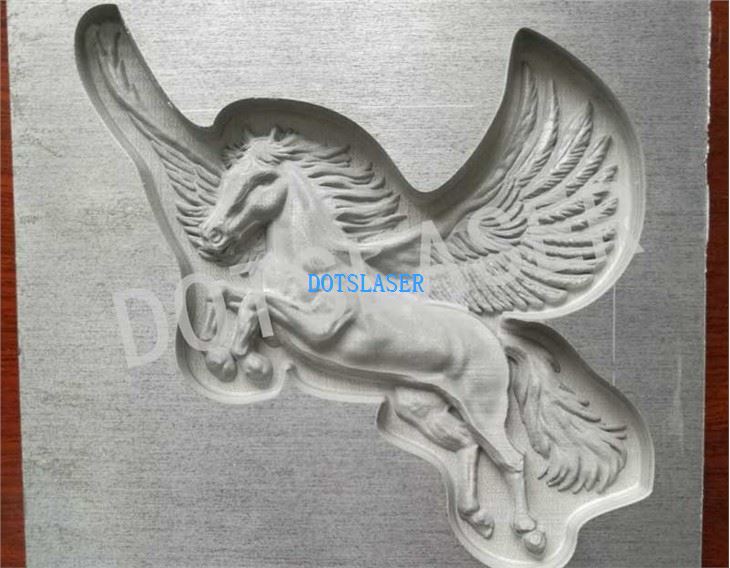

2.   Se sopii paremmin syväkaiverrukseen.

   Perinteisissä 2D-merkintäkoneissa on suuria puutteita syväkaiverruksessa esineiden pintaan. Kaiverrusprosessin aikana laserpolttopisteen liikkuessa ylöspäin kohteen pinnalla oleva laserenergian tuli vähenee vähitellen. Jonkin ajan kuluttua lasersäde on defokusoituneessa tilassa, mikä vaikuttaa vakavasti syväkaiverruksen vaikutukseen ja tehokkuuteen.



    Perinteisessä syväkaiverrusmenetelmässä nostopöytä siirtyy sopivalle korkeudelle käsittelyn aikana, jotta polttoväli on sopivassa tilassa. 3D-syvällä kaiverruskäsittelyllä ei ole näitä ongelmia, joten se voi taata vaikutuksen ja parantaa tehokkuutta säästäen samalla sähköisen nostopöydän kustannuksia.

3.

4.  Leveämpi käsittelyalue ja hienompi lasersäde.

   3D-merkintä on jaettu etu- ja takatarkennustiloihin. Käytä etutarkennustilaa saadaksesi suuremman merkintäalueen. Yleensä suurempia X- ja Y-akselin poikkeutuslinssejä käytetään tekemään tulevasta laserpisteestä suurempi, jotta saadaan pienempi fokusoitu piste, ja energiatiheys on suurempi, jotta voidaan täyttää suuremman alueen käsittelyn tarpeet.



5.  Mustavalkoinen merkintä ja jopa monivärinen merkintä voidaan saavuttaa samassa tasossa rikkaammilla tehosteilla.

   Mustattuneisiin pintoihin, kuten anodisoituun alumiiniin, on tyypillisesti merkitty jonkin verran tarkennusta käyttämällä korkeataajuisia oikean energian pulsseja. Defokusointietäisyys vaikuttaa merkittävästi laserin energian jakautumiseen ja värivaikutukseen materiaalin pinnalla. Yleisille 2D-merkinnän käyttäjille, vaikka edistyneitä toimintoja, kuten pintamerkintää, ei tarvita, 3D-merkintäkone voi myös suorittaa tasokäsittelyn moniharmaa- ja moniväritehosteilla.

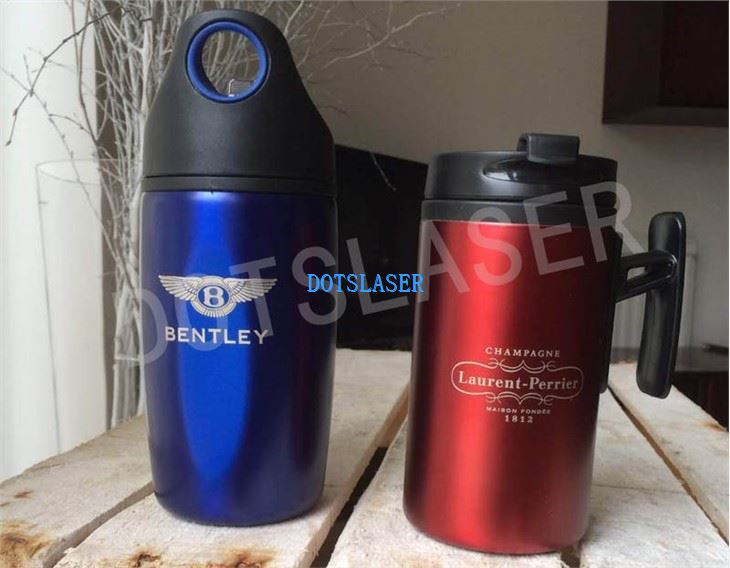

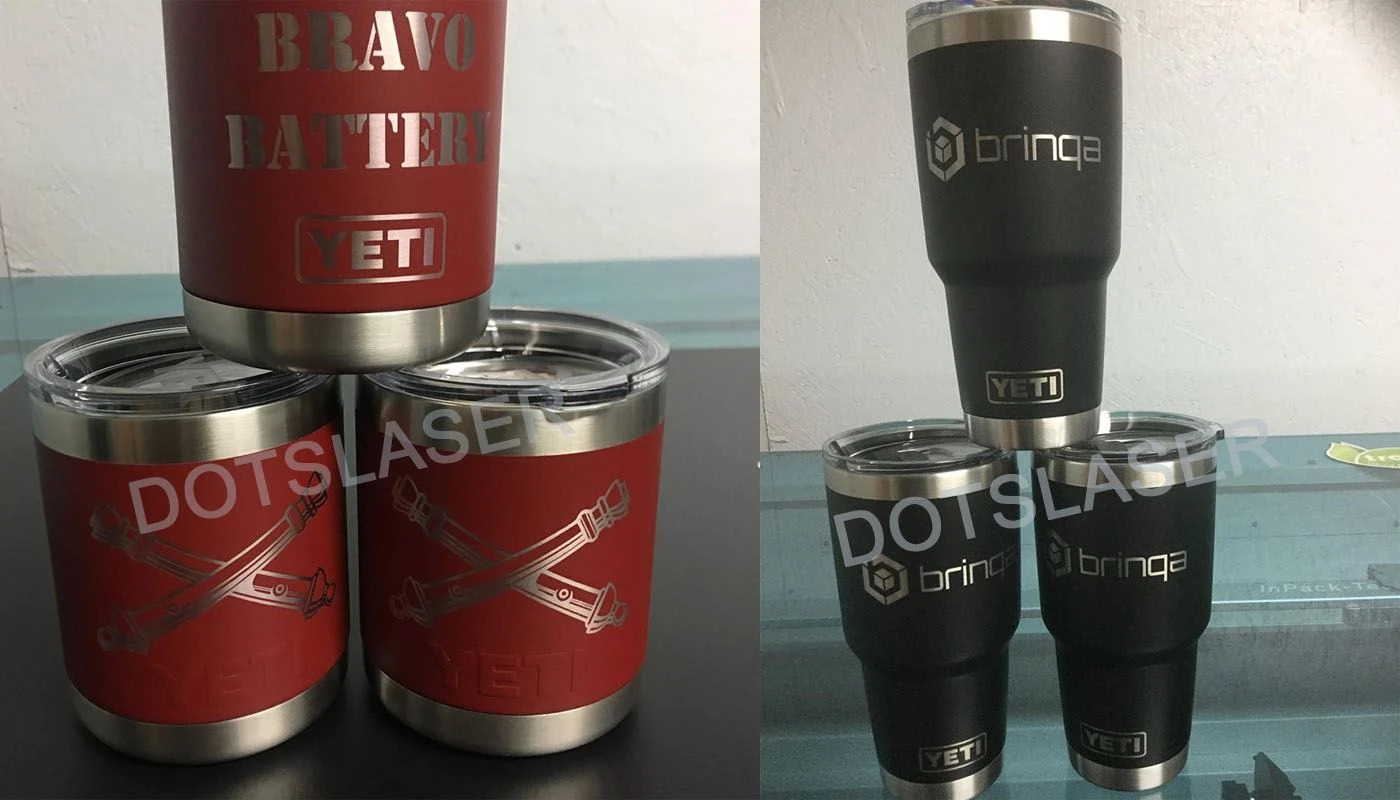

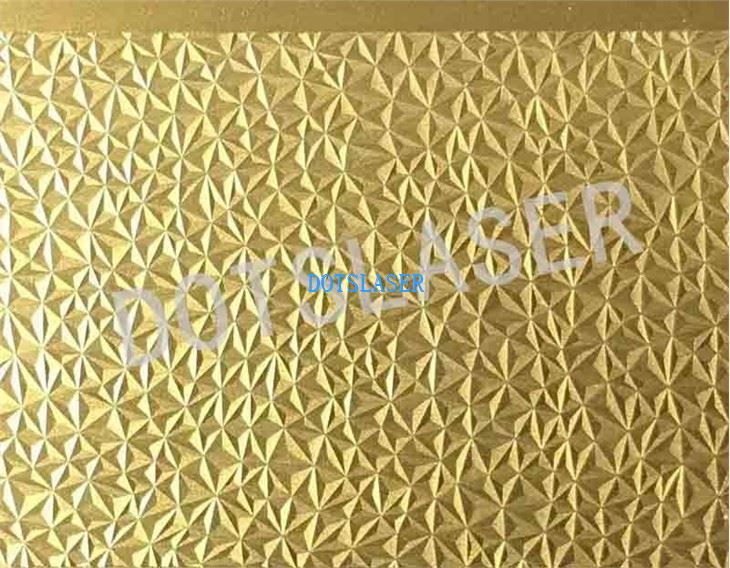

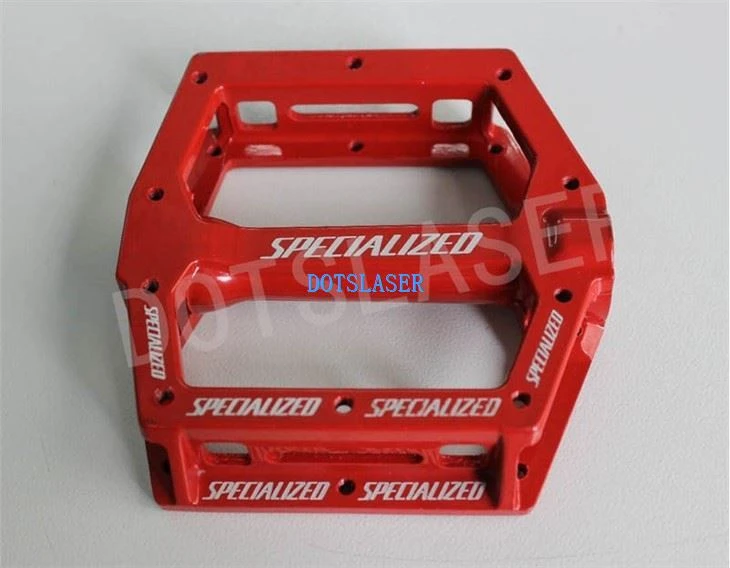

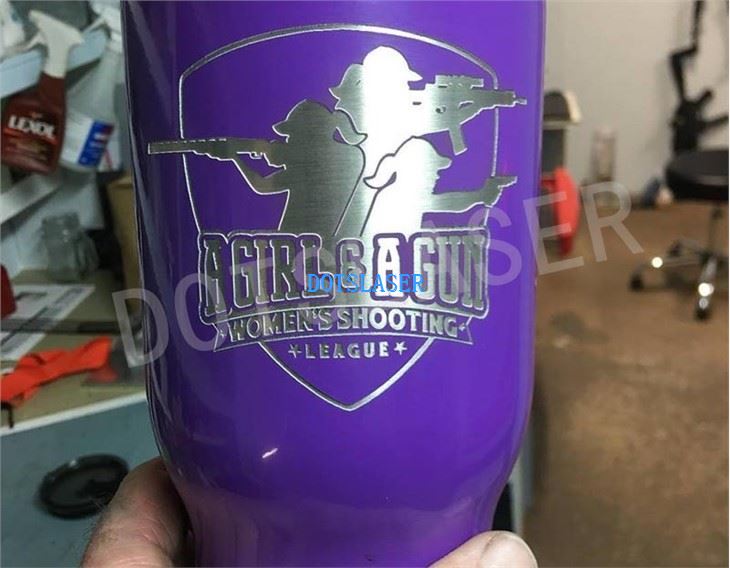

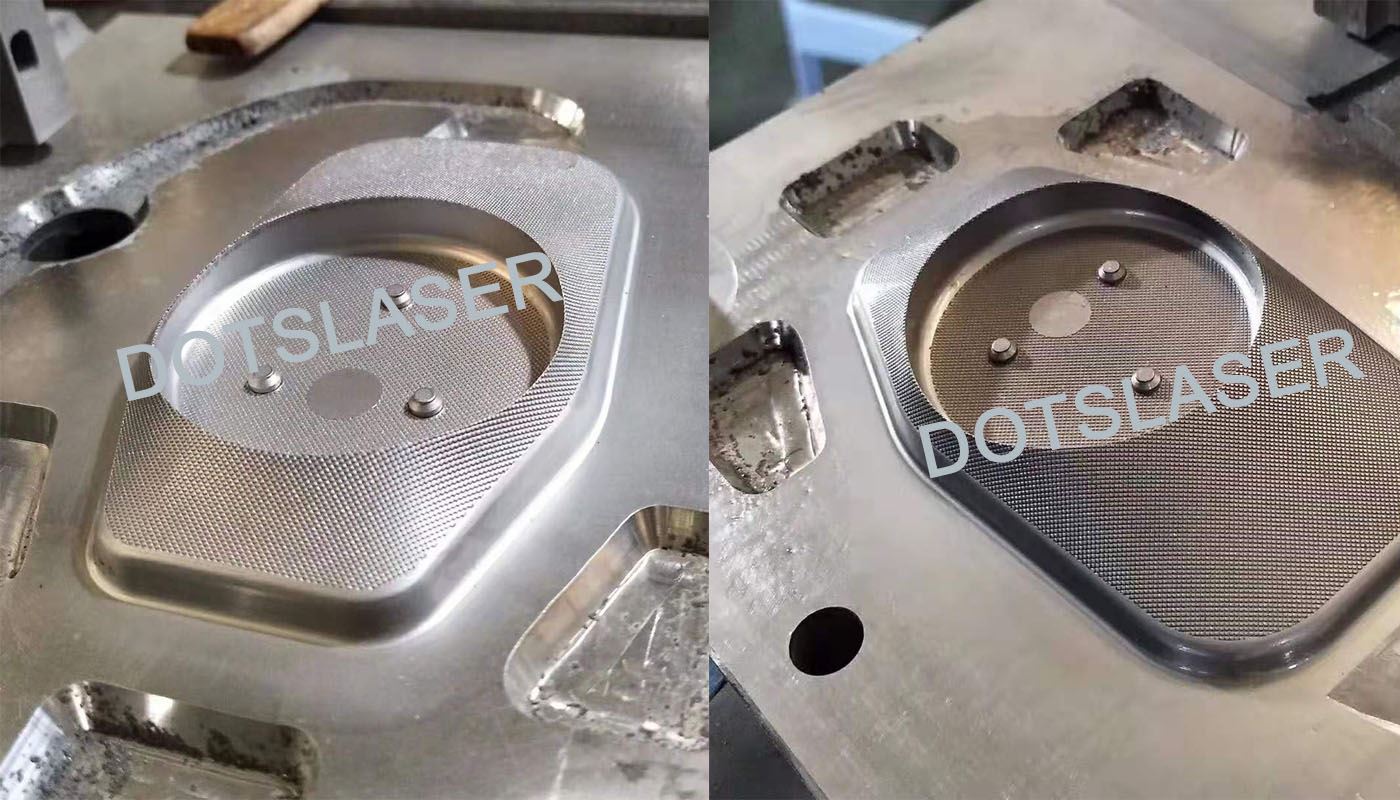

Näyteesitys

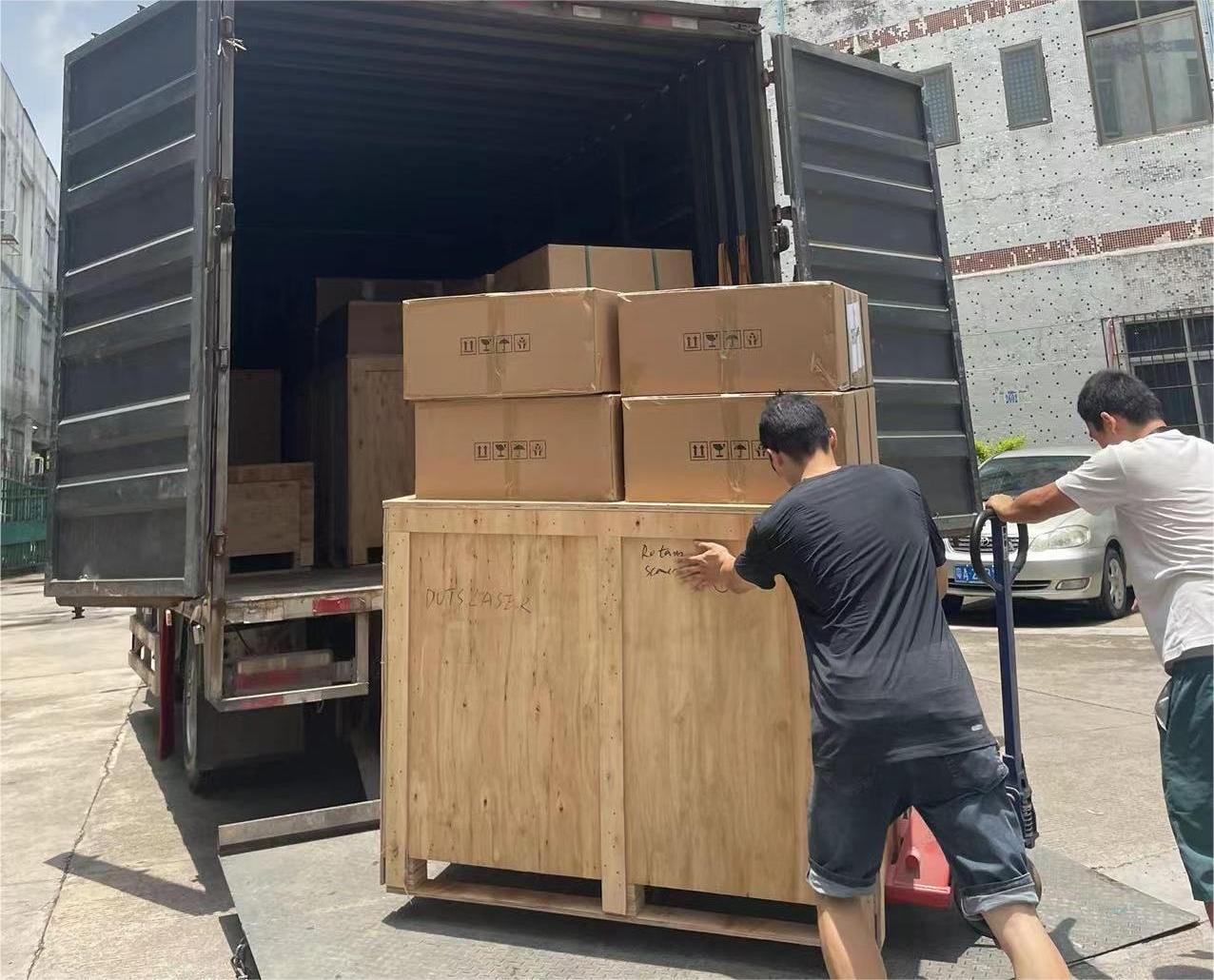

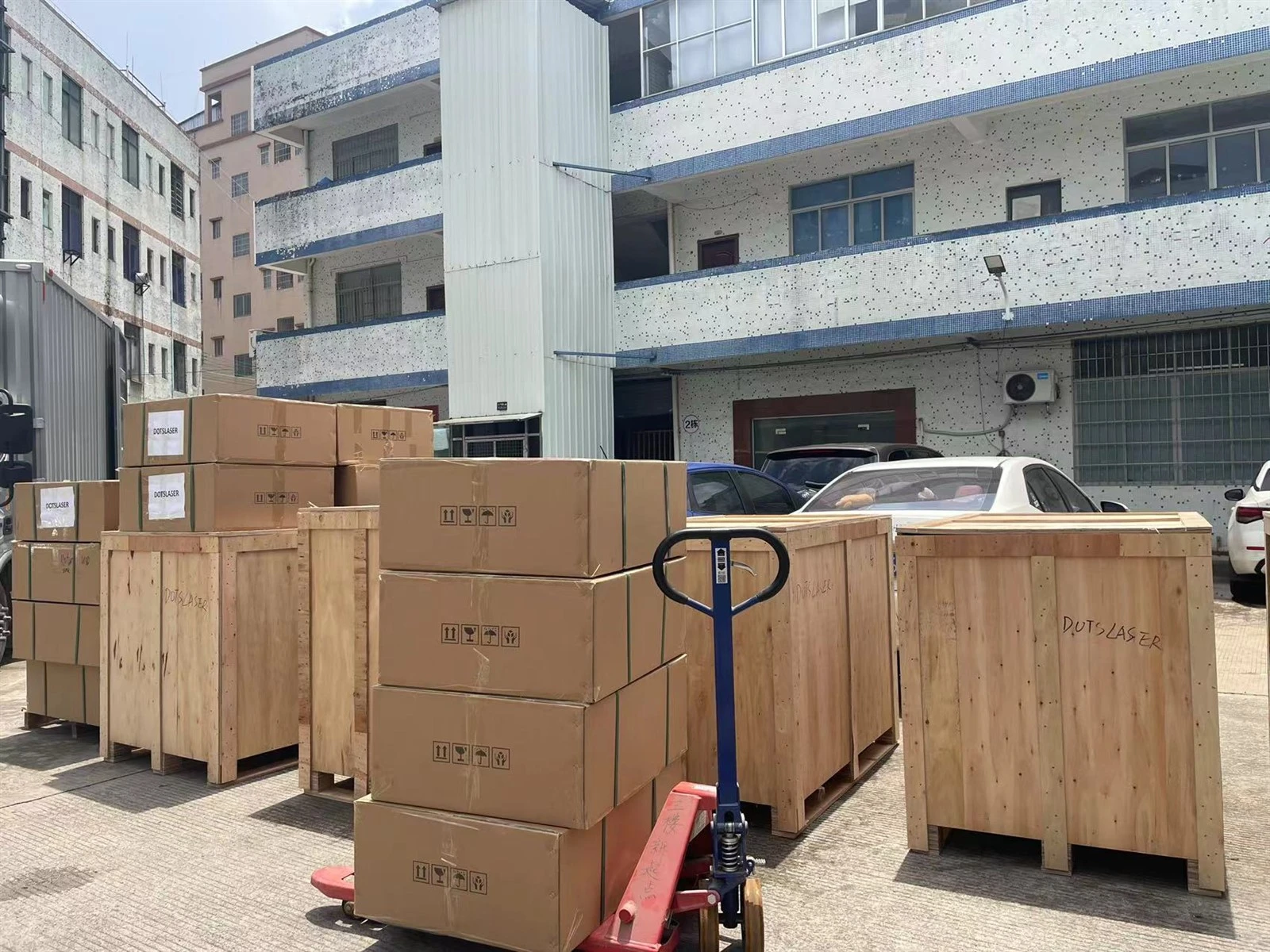

Toimitus ja paketti
