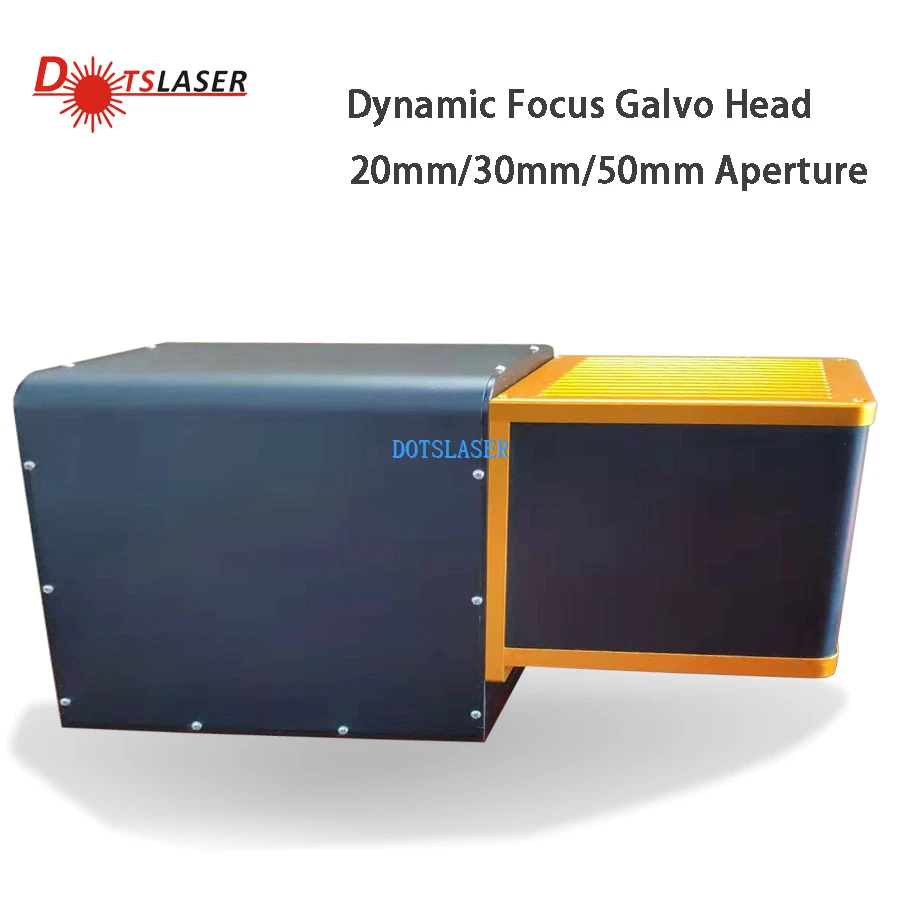

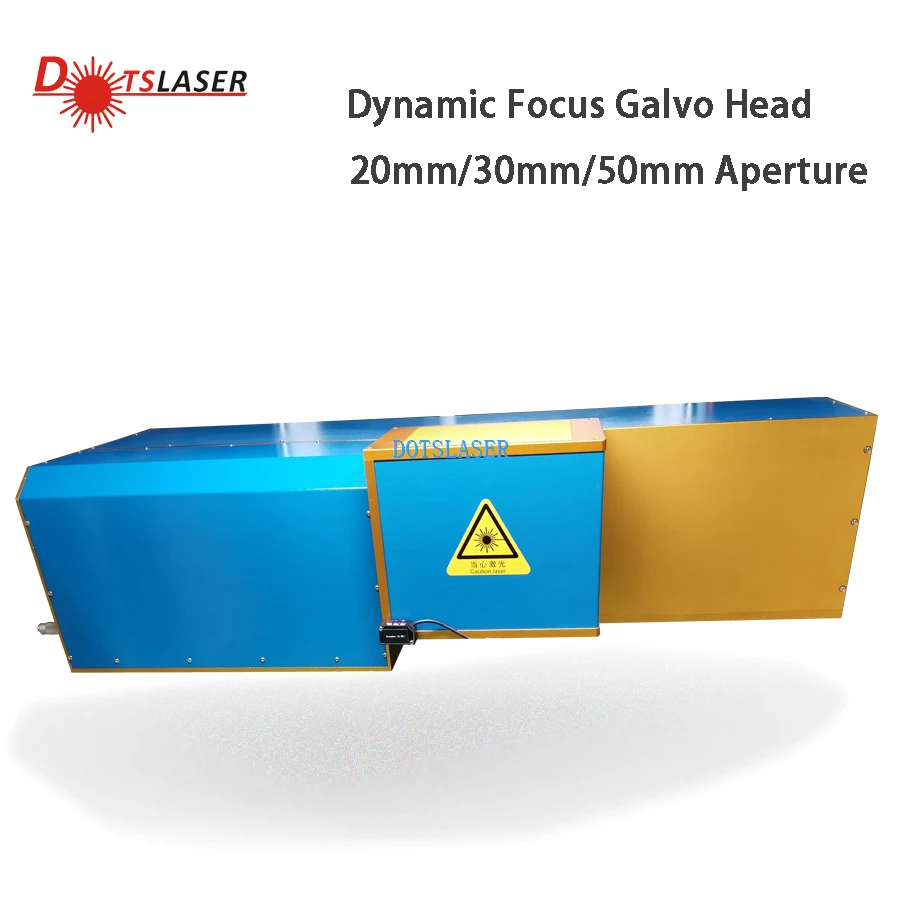

CO₂ LASER SCAN -PÄÄ
CO₂ LASER SCAN -PÄÄ
Tuotteiden kuvaus
CO₂ Laser -skannauspään, joka tunnetaan myös nimellä Galvo -skanneri tai galvanometrin skanneri, on avainkomponentti co₂ -lasermerkintä- tai kaiverrusjärjestelmissä. Se on vastuussa lasersäteen ohjaamisesta tarkasti nopeasti ja tarkasti liikkuvilla peileillä kaiverrettuun materiaaliin. Nämä skannerit on erityisesti suunniteltu toimimaan co₂ -laserien kanssa, joita käytetään yleisesti merkinnän ja kaiverrusmateriaalien, kuten puun, akryylin, lasin, paperin, nahan ja muiden kanssa.
CO₂ Laser -skannauspäät koostuvat seuraavista pääkomponenteista:
Galvanometrimoottorit
Nämä moottorit hallitsevat peilien sijaintia muuntamalla sähköiset signaalit mekaaniseksi liikkeeksi. Korkealaatuiset galvanometrimoottorit mahdollistavat nopeat ja tarkat liikkeet, mikä johtaa nopeampaan kaiverrusnopeuteen ja parannetulle tarkkuudelle.
Peilit
Skannauspään peilit ovat vastuussa lasersäteen heijastamisesta ja ohjaamisesta materiaaliin. Ne tulisi tehdä materiaalista, joka on erittäin heijastanut laser -aallonpituuksille, tyypillisesti kulta- tai dielektrisellä pinnoitteella, jotta voidaan ylläpitää co₂ -lasereita.
Linssi
Skannauspään sisällä oleva linssi on vastuussa lasersäteen tarkkaan keskittymisestä materiaaliin, mikä johtaa puhtaisiin ja tarkkoihin merkinnöihin tai kaiverruksiin. Tämä tekniikka antaa meille mahdollisuuden luoda kauniita ja monimutkaisia malleja monille materiaaleille helposti ja tarkasti.
Ohjauselektroniikka
Ohjauselektroniikka helpottaa viestinnän tehokkaasti lasermerkintäjärjestelmän elintärkeiden komponenttien, kuten Galvo -skannerin, laserlähde- ja ohjausohjelmiston, välillä.
CO₂ Laser -skannauspään on alhainen ajautuminen, korkea paikannustarkkuus ja luotettava ja vakaa toiminta, erinomaisella kokonaistehokkuudella. Se mahtuu eri aallonpituuksien ja tehotasojen linsseihin ja pystyy täyttämään suurimman osan sovellusvaatimuksista varmistaen järjestelmän pitkäaikaisen vakauden.
CO₂ Laser -skannauspään käy läpi tiukka materiaalitarkastus ja hyödyntää kypsää valmistusprosessia. Värähtelevä peilijärjestelmä on erittäin tarkkuus- ja nopea servoohjausjärjestelmä, joka koostuu käyttötaulusta ja nopeasta värähtelystä, jota käytetään pääasiassa lasermerkintöihin, laser sisäiseen kaiverrukseen, vaiheen valaistuksen hallintaan, laserviittoihin ja muihin. Siinä on säädettävä merkintäalue, nopea vasteaika, korkea merkintänopeus ja optisen polun hyvä tiivistymisteho. Artikkelissa tulisi ylläpitää positiivinen sävy ja vältettävä negatiivista sisältöä.
Tuoteparametrit
| Lasertyyppi | 10600nm RF CO2laserlähde |
| Työkenttä | 300 × 300 mm ~ 1200 × 1200 mm |
| Tulonpalkin koko | 2,5 ~ 10 mm |
| X & y -akselit peilit aukon koko | 20 mm/30 mm/50 mm |
| Linjan merkitsemisnopeus | Vähemmän tai yhtä suuri kuin 8, 000 mm/s |
| Paikannusnopeus | 1 00, 00mm/s |
| Kirjoitusnopeus | 125cps |
| Vaiheen vasteaika (1% täysimittaisesta) | 940us |
| Vaiheen vasteaika (10% koko mittakaavasta) | 1500us |
| Seurantavirheaika | Vähemmän tai yhtä suuri kuin 440us |
| Virhe ja tarkkuus | Lineaarisuus 99,9% |
| Toistettavuus (RMS) | ＜ 8 μRad |
| Saada virhe | ＜ 5MRAD |
| Nolla siirtymä | ＜ 5MRAD |
| Pitkäaikainen ajautuminen 8 tunnin aikana | ＜ 0. 5MRAD |
| Asteikon ajautuminen | ＜ 40ppm/ aste |
| Nolla ajele | ＜ 15 μRAD/ aste |
| Pakkaustiedot | Vietetty puinen tapaus tai vaatimusten mukaan |
| Takuu | Yksi vuosi |
| Tarjolla toimitettu myyntipalvelu | Online -tuki |
|
Voima ja signaali
|
|
| Tulojännite | ± 24 VDC |
| Nimellisvirta | 4A |
| Rajapintasignaali | |
| Digitaalinen | Xy 2-100 |
| Koneiden skannauskulma | ± 12,5 astetta |
Kun valitset co₂ -laserskannauspään, ota huomioon tekijät, kuten skannausnopeus, tarkkuus ja aukon koko projektin erityisvaatimusten perusteella. Lisäksi yhteensopivuus laserjärjestelmäsi ja ohjausohjelmiston kanssa on välttämätöntä sujuvalle toiminnalle. Viimeiseksi, hyvämaineisen tuotemerkin valitseminen voi varmistaa laadun, luotettavuuden ja pitkäikäisyyden lasermerkinnölle tai kaiverrusjärjestelmällesi.
CO₂ Laser -skannauspään Se on tärkeä komponentti lisävaruste lasermerkinnästä, jolla on kartoituksen suuren hyötysuhteen, hyvän graafisen tarkkuuden ja vääristymän ominaisuudet, mikä parantaa huomattavasti lasermerkintää laatua ja nopeutta. Se saavuttaa uuden skannausnopeuden ja toistuvan paikannustarkkuuden. Optimoimme ja avaa kaikki optiset komponentit tarkasti taataksemme parhaan painopisteen laadun ja vakaat prosessiparametrit.
1. Laadunvarmistus ja myynnin jälkeinen palvelu
Laitteiden takuusajan on oltava 12 kuukautta, koska asiakkaat käyttävät laitteita, asennus ja virheenkorjaus saadaan päätökseen ja kysyntä hyväksyy laitteet. Dotslaser liittyy suureen merkityksen tuotteen myynnin jälkeiseen palvelutöön, kun tuote on toimitettu käyttäjälle, yritys perusti välittömästi käyttäjän myynnin jälkeisen palvelutiedoston ja seuraa säännöllisesti käyttäjän tuotteen käyttöä, ratkaise ja vastaa kaikkiin Käyttäjän ongelmat saivat käyttäjän ilmoitustiedot laitevikaista, yrityksen työntekijät voivat tehdä nopean vastauksen 2 tunnin sisällä. Jos puhelinohjeita on vaikea vianmääritys, yrityksemme tekninen henkilökunta voi saapua asiakassivustolle 24 tunnin sisällä tukeakseen.
2. asennus ja virheenkorjaus
Ennen koneen asennusta tehtaallamme tarjoaa sinulle perusrakenteen asennustiedoston, hyvä tarve 2 viikon toimitus sinulle siellä, Dotslaser -insinöörit saapuvat sivustoosi ja tarkastavat kone uudelleen. Vorjuta kaikki ehdot täyttävät laitteiden asennus- ja käyttöönottovaatimukset, laitteet kuljettavat ajoissa. Laitteiden asennus- ja käyttöönottoaika on noin viisi työpäivää, kolme ensimmäistä päivää on kytketty järjestelmän käyttöön ja järjestelmä on toiminnassa huoltoprojektin jälkeen. Insinööri kouluttaa päteviä operaattoreita laitteiden perus- ja yleisiin käyttöominaisuuksiin seuraavien kahden päivän aikana
3. Palvelun tuki
Jos järjestelmän osalla on mitään ongelmia takuuajan aikana, dotslaser hyvin koulutetut huoltoinsinöörit ovat valmiita tarjoamaan matkapuhelimen puhelun tai aloittamaan palvelun, jos koneella on ongelmia takuusajan aikana, ota meihin yhteyttä suoraan Vasiksi
