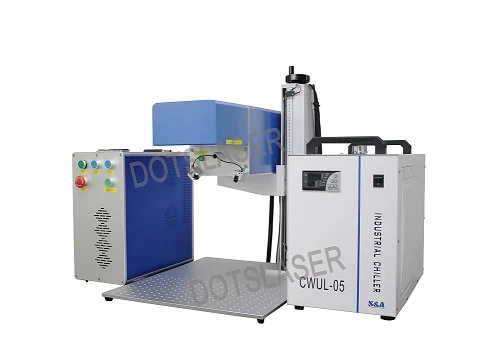

355 nm UV-laserkoneen "DS-UV5" koostuu virtalähteestä laserlähteelle, ohjauskortista, moottoriohjaimesta ja galvanometristä, XYZ-akselin galvanometrijärjestelmästä, optisesta järjestelmästä, ohjelmiston käyttöjärjestelmästä, Z-akselin jalustasta ja työpöydän tarkka sijoitus. Laserresonaattorin lasersäde aallonpituudella 355 nm laajenee sitten säteen laajentajalla, fokusoi automaattisesti Z-akselin galvanometrilla ja heijastuu sitten X-akselin, Y-akselin galvanometrin skannausjärjestelmällä, joka ulottuu materiaalit optisen tarkennuslinssin läpi. Tietokoneohjauksessa värähtelee nopeasti galvanometrin skannausjärjestelmä, joka skannaa lasersäteen X- ja Y-suunnassa. Pinta, johon lasersäde kohdistuu, on merkitty. Jatkuvan tietokoneohjatun prosessin jälkeen materiaalin pintaan merkitään esiohjelmoidut merkit ja kuviot.
Pääparametri
| Malli | DS-UV5 |
| Merkintäalue | 100x100mm% 7b% 7b2% 7d% 7dx180mm |
| Min. viivan leveys | 0,01 mm (materiaalin mukaan) |
| Merkkien vähimmäiskoko | 0,3 mm (materiaalin mukaan) |
| Laser teho | 5W |
| Aallonpituus | 355 nm |
| Normaali merkintäalue | 180x180mm |
| Virtalähde | Yksivaiheinen 200-240 VAC 50/60 HZ |
| Jäähdytys | vesijäähdytetty |
| Ydinkomponentit | Laser lähde |
| Merkintäsyvyys | {}.{}mm |
